气体涡轮流量计

产品特点:优质合金涡轮，具有更高的稳流和耐腐蚀作用进口优质专用轴承，使用寿命长计量室与通气室隔绝，保证了仪表的安全性

产品详情

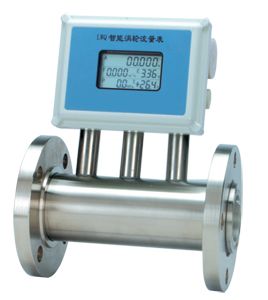

LWQ系列气体涡轮流量计

产品特点：

◆  优质合金涡轮，具有更高的稳流和耐腐蚀作用

◆  进口优质专用轴承，使用寿命长

◆  计量室与通气室隔绝，保证了仪表的安全性

◆ 可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（P_b=101.325KPa,T_b=293.15K）的气体体积累积量；可实时查询温度压力数值

◆  流量范围宽（Q_max/Q_min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m³/h

◆  智能化仪表系数多点非线性修正

◆  内置式压力、温度传感器，安全性能高、结构紧凑、外形美观

◆  仪表具有防爆及防护功能，防爆标志为ExdⅡBT4、ExiaⅡCT4，防护等级为IP65

◆  系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上

◆  仪表系数、累计流量值掉电十年不丢

技术参数

一、流量范围：

表1

型号规格	公称通径（mm）	流量范围（m³/h）	始动流量（m³/h）	工作压力（MPa）	安装形式
LWQ-25	25 （1"）	2-40	0.6	4.0	法兰（螺纹）
LWQ-40	40 （1.5"）	3-60	0.8	4.0	法兰（螺纹）
LWQ-50	50 （2"）	5-100	1	4.0	法兰
LWQ-80	80 （3"）	10-200	2.5	1.6	法兰
LWQ-100	100（4"）	20-400	2.5	1.6	法兰
LWQ-150	150（6"）	50-1000	4	1.6	法兰
LWQ-200	200（8"）	100-2000	8	1.6	法兰
LWQ-250	250（10"）	150-3000	12	1.6	法兰
LWQ-300	300（12"）	200-4000	16	1.6	法兰

二、电气性能指标：

表2

型号规格

显示、输出方式

供电电源

LWQ

电压脉冲低电平≤1V，高电平≥5V，三线制

外电源DC12V-24V

LWQ－A

(4～20)mA标准模拟信号线性对应于(0～Q_max)m³/h标准体积流量, 两线制

外电源DC24V

LWQ－B

具有多点精度修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下：

Q XXXX 四位瞬时流量（m³/h）

XXXXXXXX 八位累计流量（m³）

注：累计流量自00.000000开始计数，自动扩大显示精度，最大记至999999.99。累计流量值可清零，仪表系数、累计流量值掉电十年不丢。

3.2V10AH锂电池供电

LWQ－C

在LWQ-B（现场显示型）基础上加装4－20mADC电流输出

外电源DC24V

LWQ－D

在LWQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。

3.2V10AH锂电池或外电源DC24V

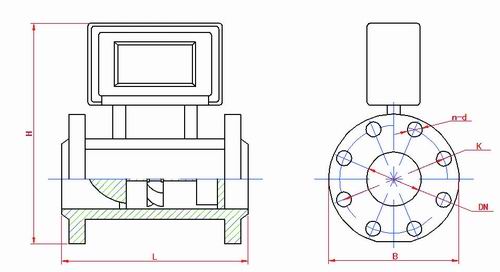

三、外型尺寸：

注：如图所示为温压补偿型仪表外形。

同口径所有型号仪表传感器部分以及整机高度尺寸一致。

表4

型号	通径 mm	L	B	H	K	n	d	螺栓规格	常规耐压 MPa
LWQ-25	25	170	115	236	85	4	φ14	M12×50	4.0
LWQ-40	40	200	150	266	110	4	φ18	M16×55
LWQ-50	50	220	165	285	125	4	φ18	M16×60
LWQ-65	65	235	185	300	145	4	φ18	M16×65	1.6
LWQ-80	80	280	200	319	160	8	φ18	M16×70
LWQ-100	100	330	220	337	180	8	φ18	M16×80
LWQ-150	150	450	285	395	240	8	φ22	M20×80
LWQ-200	200	550	340	448	295	12	φ22	M20×90
LWQ-250	250	700	403	495	355	12	φ26	M24×90
LWQ-300	300	800	460	548	410	12	φ26	M24×100
