概述

      靶式流量计是应用单剪切梁式力感应测量工作原理，通过圆形或方形靶片测量应变力，运用机电一体化测量技术，经高精度的传感器检测与流量成正比的应变力信号，此信号经高精度的A/D转换器，微处理器CPU,D/A转换器等处理运算，输出标准电流信号。

      该仪表无可动部件，测量精度高，安装维护方便和介质适应性广等一系列有点。同时还具备抗震、抗干扰、抗杂质的特性，特别是应用高粘度、低雷诺数流体的测量，效果极佳。已广泛应用于半水煤气、焦炉煤气、重油、渣油、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、污水等，以及其他特殊介质的计量，解决了多年来业内疑难流量计量问题。

测量原理

      把式流量计的测量原理是在测量管中心轴线位置设置一受力靶片，当流体流经靶片时，因其自身的动能而产生对靶片的作用力，使靶片产生微量的位移，其作用力的大小与流体的密度ρ、靶片的受力面积A、流体流速V的平方成正比，其关系式如下：

F=CdAρ*V²/2

式中：F——阻流件所受的作用力（kg）

         Cd——物体阻力系数

           A——阻流件对测量管轴向投影面积（mm²）

          ρ——工况下介质密度（kg/m³）

          V——介质在测量管中的平均流速（m/s）

      阻流件（靶）接受的作用力F，经刚性连接的靶杆传至传感器，传感器产生电压信号输出：

V=KF

式中：V——传感器输出的电压，mV

         K——比例常数

         F——阻流件（靶）所受的作用力，kg

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累计总量。

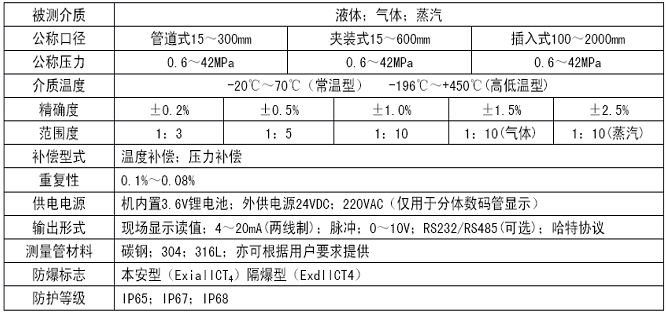

技术参数
